چرا ارتعاش باعث شل شدن پیچ های فلزی در تجهیزات کاری می شود؟
یک گیربکس بدون هیچ مشکلی از راه اندازی می گذرد و چند هفته بعد یک براکت محافظ شروع به صدا زدن می کند. هنگامی که خدمه تعمیر و نگهداری اتصال را بررسی می کنند، سه پیچ و مهره را می بینند که با چند چرخش به عقب باز شده و یک لایه نازک روغن در امتداد رزوه ها خزنده است. هیچ چیز به طور چشمگیری شکست نمی خورد، اما بار گیره ای که مونتاژ را کنار هم نگه می داشت، بی سر و صدا ناپدید شده است. این الگو در پمپ ها، کمپرسورها، نوار نقاله ها، پرس ها و مجموعه ژنراتورها رایج است و یکی از شایع ترین دلایل توقف های برنامه ریزی نشده در کارخانه هایی است که تجهیزات دوار سنگین را اجرا می کنند.
شل شدن به ندرت ناشی از یک علت واحد است. در بیشتر اتصالات صنعتی، سه نیرو با هم کار می کنند. ارتعاش ناشی از محورهای چرخان و قطعات رفت و برگشتی، حرکات نسبی کوچکی را بین پیچ و مهره یا بین خود رزوه ها ایجاد می کند. چرخه حرارتی باعث انبساط و انقباض فلز می شود که هر بار که تجهیزات شروع به کار می کنند و متوقف می شوند، پیش بارگذاری را کاهش می دهد. بارهای دینامیکی ناشی از پالس‌های فشار یا ضربه‌ها، اتصال را به گونه‌ای تحت فشار قرار می‌دهند که یک مقدار گشتاور استاتیک هرگز پیش‌بینی نمی‌شد.
3
محرک های اصلی شل شدن پیچ در اکثر ماشین آلات دوار: لرزش، چرخه حرارتی، و بار دینامیکی
هزاران
چرخه ارتعاش در دقیقه در بسیاری از ماشین‌های در حال کار، به اندازه‌ای است که به مرور زمان یک بست قفل نشده را پشت سر بگذارد
1 مفصل
یک بست شل می تواند باعث نشتی، ناهماهنگی یا آسیب خستگی در قسمت های مجاور شود
تیم‌های تعمیر و نگهداری که خرابی‌های تکراری را ردیابی می‌کنند، معمولاً علت اصلی یکسانی را پیدا می‌کنند: رشته‌ها یک بار به درستی سفت شدند، اما هیچ چیزی برای محکم نگه داشتن آنها طراحی نشده بود.
تعمیرات سنتی مانند واشر قفل فنری، مهره های فلنج دندانه دار و مهره های نایلونی در برخی موارد کمک می کند، اما هر کدام محدودیت هایی دارند. واشرهای فنری می توانند تحت بار صاف شوند و نیش خود را از دست بدهند. درج های نایلونی با افزایش دما اصطکاک خود را از دست می دهند. سیم ایمنی کار فشرده است و به تکنسین بستگی دارد. چسب قفل کننده رزوه از زاویه دیگری مشکل را حل می کند، زیرا فاصله میکروسکوپی بین نخ های نر و ماده را پر می کند و به یک لایه جامد تبدیل می شود که در برابر چرخش و شل شدن مقاومت می کند. به همین دلیل است که بسیاری از تیم های مهندسی اکنون یک قفل نخ مایع را به عنوان یک مرحله استاندارد در مراحل مونتاژ خود مشخص می کنند.

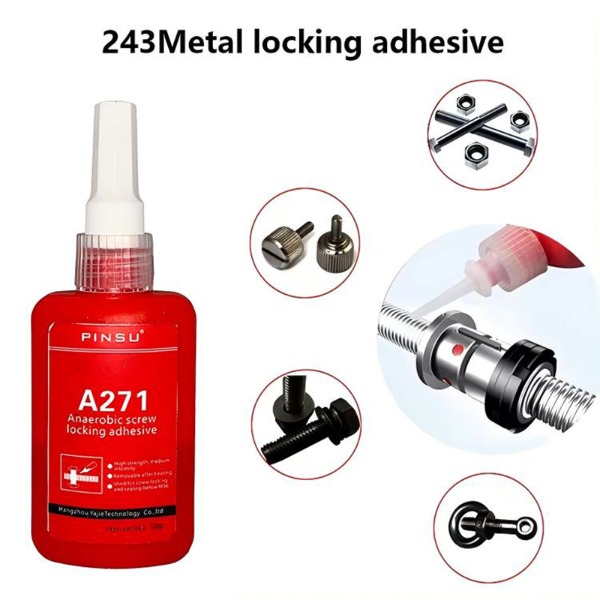

قفل نخ بی هوازی چیست و چگونه درمان می کند
یک قفل نخ بی هوازی یک چسب مایع تک جزیی است که در هنگام قرار گرفتن در معرض هوا سیال می ماند و تنها زمانی که بین سطوح فلزی بدون اکسیژن محصور شده است، خشک می شود. نام به این رفتار اشاره دارد. بی هوازی به این معنی است که شیمی بدون هوا کار می کند و چسب به گونه ای طراحی شده است که برای مدت طولانی در یک بطری یا روی نیمکت ثابت بماند، سپس پس از مهر و موم شدن در داخل یک اتصال رزوه ای به سرعت جامد می شود.
نحوه درمان در عمل
درمان بستگی به دو شرایطی دارد که در داخل یک نخ فلزی سفت شده وجود دارد اما در سطح بیرونی وجود ندارد. اولین مورد عدم وجود اکسیژن است که با درگیر شدن پیچ از شکاف نازک به بیرون رانده می شود. دوم تماس با سطوح فلزی فعال است که به عنوان کاتالیزور عمل می کند و سخت شدن را سرعت می بخشد. فولاد، چدن و بسیاری از آلیاژهای مس در این نقش به خوبی عمل می کنند. هنگامی که هر دو شرایط برآورده شد، مایع به یک فیلم ترموست سخت تبدیل می‌شود که شکاف‌های بین رزوه‌ها را پر می‌کند و آنها را به هم می‌چسباند.
در یک کاربرد صنعتی معمولی، ست اولیه در یک دوره کوتاه در دمای اتاق اتفاق می‌افتد، در حالی که استحکام کامل در یک پنجره طولانی‌تر ایجاد می‌شود. زمان دقیق بستگی به درجه، فلز، ضخامت فیلم و دمای محیط دارد. مهندسان باید برگه اطلاعات محصول را برای زمان‌های خاص بخوانند نه اینکه بر قوانین کلی تکیه کنند، اما توالی کلی تقریباً برای هر محصول در این دسته یکسان است.
چه چیزی آن را از چسب های عمومی متمایز می کند
چسب های عمومی و چسب های فوری برای چسباندن سطوحی که در معرض هوا هستند طراحی شده اند. آنها یک لایه در سطح تشکیل می دهند و اغلب شکننده می مانند. قفل نخی رفتار متفاوتی دارد زیرا به این دلیل است که در شکاف بین دو قسمت باقی می ماند و پس از پخت کمی انعطاف پذیر می ماند. یک بلوک سفت و سخت تشکیل نمی دهد. در عوض، یک پیوند کنترل شده ایجاد می کند که در مقابل حرکت مقاومت می کند و در عین حال اجازه می دهد مفصل بعداً با روش صحیح جدا شود. این تعادل بین نگه داشتن و رها کردن دلیل اصلی استفاده از آن بر روی اتصال دهنده ها به جای قطعات ساختاری است.
چگونه فیلم پخته شده از مفصل محافظت می کند
پس از درمان، فیلم به طور همزمان دو کار را انجام می دهد. رزوه ها را قفل می کند تا مهره نتواند تحت ارتعاش به عقب بچرخد و مسیر مارپیچی را که مایعات و گازها در غیر این صورت دنبال می کنند، می بندد. از آنجایی که چسب فضای رزوه را پر می کند، رطوبت، مایع خنک کننده و روغن برای رسیدن به سطوح فلزی که در آن خوردگی شروع می شود بسیار دشوارتر است. به همین دلیل است که بسته به کاربرد، معمولاً همان محصول را به عنوان قفل و درزگیر توصیف می کنند.
مزایای اصلی چسب قفل کننده نخ برای مصارف صنعتی
وقتی مهندسان روش‌های قفل را مقایسه می‌کنند، معمولاً به چهار عامل توجه می‌کنند: مقاومت در برابر لرزش، عملکرد آب‌بندی، توانایی استفاده مجدد از بست و اینکه اتصال چقدر بار گیره خود را در طول زمان حفظ می‌کند. جدول زیر نحوه مقایسه یک سیستم بی هوازی مایع با رایج ترین جایگزین های مکانیکی را خلاصه می کند.
| روش قفل کردن | مقاومت در برابر لرزش | آب بندی نشتی | قابلیت استفاده مجدد | نگهداری گیره |
|---|---|---|---|---|
| واشر قفل فنری | کم تا متوسط | هیچ کدام | بالا | به مرور زمان کاهش می یابد |
| مهره درج نایلونی | متوسط | محدود | متوسط | با گرما کاهش می یابد |
| یکaerobic thread locker | بالا | بله | بستگی به درجه دارد | پایدار در زیر بار |
مزایای عملی برای عملیات کارخانه را می توان در پنج حوزه دسته بندی کرد.
- یکti-vibration performance: فیلم پخت، حرکات میکرو بین رزوه ها را جذب می کند، که از چرخش تدریجی که باعث شل شدن پمپ ها، موتورها و گیربکس ها می شود، جلوگیری می کند.
- جلوگیری از نشت و خوردگی: پر کردن فضای خالی رزوه مانع از خزش روغن، آب و سیالات فرآیند در طول مسیر نخ و حمله به فلز می شود.
- پیش بارگذاری پایدار: از آنجا که چسب مانند یک عنصر فنری خسته نمی شود، اتصال نیروی گیره طراحی شده خود را برای فاصله زمانی طولانی تری حفظ می کند.
- جداسازی بر اساس درجه: درجه های مقاومت مختلف به تیم های تعمیر و نگهداری اجازه می دهد تا روش حذف را با طول عمر مورد انتظار اتصال مطابقت دهند.
- هزینه کل کمتر: توقف های برنامه ریزی نشده کمتر، بست های جایگزین کمتر، و زمان کمتری که صرف سفت کردن مجدد قطعات شل می شود، معمولاً از هزینه اندک خود چسب بیشتر است.
در بسیاری از بررسی های تعمیر و نگهداری کارخانه، صرفه جویی در قیمت خرید کمتر و در کاهش زمان توقف بیشتر نشان داده می شود. یک توقف اجتناب‌شده در یک خط تولید می‌تواند هزینه چسب را برای یک سال نگهداری کامل در چندین ماشین پوشش دهد.
سناریوهای کاربردی رایج درزگیر رزوه فلزی
وقتی برنامه واضح باشد، انتخاب یک محصول آسانتر است. الف درزگیر رزوه فلزی در مفاصلی که دو الزام برآورده می شوند بسیار مفید است: بست نباید به عقب برگردد و مسیر رزوه نباید اجازه خروج سیال را بدهد. سناریوهای زیر بیشترین فراوانی را در کارهای صنعتی دارند.
مونتاژ ماشین آلات و تجهیزات
ماشین ابزار، بدنه پمپ و گیربکس دارای پیچ و مهره های زیادی هستند که ارتعاش مداوم را می بینند. قفل کردن این بست ها با چسب نیاز به بازرسی های مکرر گشتاور را کاهش می دهد و به حفظ تراز بین شفت ها، یاتاقان ها و محفظه ها کمک می کند. در محفظه‌های پمپ، همان لایه تراوش در امتداد رزوه‌ها را که در غیر این صورت نیاز به تعویض واشر دارند، مسدود می‌کند.
قطعات خودرو و حمل و نقل
اجزای شاسی، پایه‌های موتور و براکت‌های اگزوز با ترکیبی از لرزش جاده، گرما و رطوبت روبرو هستند. قفل بی هوازی به طور گسترده ای در این مناطق استفاده می شود زیرا فیلم پخته شده در چرخه های مکرر گرمایش و سرمایش به کار خود ادامه می دهد و در برابر نمک جاده و مواد شیمیایی شستشو مقاومت می کند. تیم‌های سرویس اغلب آن را در طول مونتاژ به کار می‌گیرند تا اینکه در بازه‌های زمانی بعدی به سفت شدن مجدد تکیه کنند.
سیستم های هیدرولیک و پنوماتیک
اتصالات رزوه ای در خطوط و اتصالات هیدرولیک یک نقطه نشتی کلاسیک است. اعمال درجه آب بندی به رزوه نر به بستن مسیر مارپیچی کمک می کند که در غیر این صورت روغن هیدرولیک یا هوای فشرده خارج می شود. تیم ها باید تأیید کنند که محصول انتخابی با سیال و فشار عملیاتی ذکر شده در مشخصات سیستم سازگار است.
تجهیزات صنعتی سنگین
مجموعه ژنراتورها، سنگ شکن ها و درایوهای آسیاب بارهای سنگین را با نوسانات دما زیاد ترکیب می کنند. در این ماشین‌ها، درجه‌های مقاومت بالا اغلب برای بست‌های سازه‌ای انتخاب می‌شوند که هرگز نباید در طول عمر دستگاه شل شوند. حذف به عنوان یک رویداد نگهداری برنامه ریزی شده است که شامل گرم کردن مجموعه تا دمای لازم قبل از جداسازی است.
کار تعمیر و نگهداری
تعمیرات میدانی اغلب شامل رزوه های فرسوده، سوراخ های پیچ و مهره های آسیب دیده قبلی یا بست هایی است که قبلاً یک بار شل شده اند. در این موارد، یک قفل نخ می تواند با پر کردن بی نظمی های کوچک و ایجاد یک اتصال قفل شده جدید، به بازیابی مفصل کمک کند. تکنسین ها باید قبل از استفاده از چسب، نخ ها را به طور کامل تمیز کنند، زیرا آلودگی رایج ترین دلیل شکست تعمیرات است.
- خدمات خطوط مونتاژ ماشین آلات و گیربکس
- بست های شاسی، موتور و اگزوز خودرو
- اتصالات هیدرولیک و اتصالات پنوماتیکی
- تجهیزات سنگین، مجموعه ژنراتورها و سنگ شکن ها
- تعمیر و نگهداری پیشگیرانه در محل
نحوه انتخاب درجه مناسب قفسه نخ بی هوازی
انتخاب درجه جایی است که بسیاری از تصمیمات خرید اشتباه می شوند. محصولی که به شدت قفل می‌شود ممکن است برای اتصالی که باید هر چند ماه یکبار جدا شود، غیرضروری باشد، در حالی که درجه ضعیف ممکن است در مفصلی که لرزش دائمی می‌بیند از کار بیفتد. انتخاب صحیح به استحکام مورد نیاز شما، نحوه سرویس دهی اتصال و شرایط کاری که با آن مواجه خواهد شد بستگی دارد.
سه سطح قدرت
| درجه | استفاده معمولی | روش جداسازی قطعات | بهترین تناسب |
|---|---|---|---|
| قدرت کم | پیچ های کوچک و نقاط تنظیم | ابزار دستی | بازرسی مکرر |
| استحکام متوسط | بست ماشین آلات عمومی | ابزار استاندارد | نگهداری روتین |
| بالا strength | اتصالات ساختاری دائمی | حذف به کمک حرارت | لرزش شدید |
درجه استحکام پایین
محصولات کم استحکام برای پیچ‌های کوچک، پیچ‌های تنظیم و بست‌هایی که به‌طور مرتب برای بازرسی باز می‌شوند مناسب هستند. آنها پیچ را از جابجایی جلوگیری می کنند و در عین حال اجازه می دهند با یک ابزار دستی آن را جدا کنید. از آنجایی که رهاسازی آنها آسان است، در مواردی که برنامه نگهداری کوتاه است و سطح ارتعاش متوسط است، انتخاب خوبی هستند.
درجه استحکام متوسط
استحکام متوسط برای اکثر ماشین آلات یک انتخاب عمومی است. تحت ارتعاش معمولی محکم می ماند و در صورت نیاز به سرویس می توان آن را با ابزارهای دستی یا برقی استاندارد جدا کرد. بسیاری از کارخانه‌ها از این درجه به‌عنوان پیش‌فرض برای پیچ‌ها روی موتورها، پمپ‌ها و قاب‌های نقاله استفاده می‌کنند و درجه قوی‌تری را برای اتصالاتی که در آنها برداشتن آنها نادر است، حفظ می‌کنند.
درجه استحکام بالا
محصولات با استحکام بالا برای اتصالات دائمی یا بست هایی که در ارتعاش شدید کار می کنند در نظر گرفته شده اند. پس از خشک شدن، در برابر چرخش بسیار فراتر از سطح گشتاور ابزار معمولی مقاومت می کنند. جداسازی قطعات معمولاً مستلزم گرم کردن اتصال تا دمای مشخصی است تا فیلم نرم شود و سپس با دقت برداشته شود. برنامه ریزی این مرحله در روند تعمیر و نگهداری از نخ های آسیب دیده و ابزارهای شکسته جلوگیری می کند.
چک لیست انتخاب
- فلز پایه: فولاد، فولاد ضد زنگ و چدن رفتار متفاوتی دارند، بنابراین سازگاری با درجه را تأیید کنید.
- اندازه نخ: قطرهای بزرگتر به حجم چسب بیشتری نیاز دارند، در حالی که رزوه های کوچک به لایه نازکتری نیاز دارند.
- برنامه خدمات: تصمیم بگیرید که آیا بست در طول تعمیر و نگهداری معمولی برداشته شود یا تا پایان عمر دستگاه در جای خود باقی بماند.
- شرایط عملیاتی: به محدوده دمای مورد انتظار، قرار گرفتن در معرض روغن یا آب و سطح ارتعاش توجه کنید.
راهنمای گام به گام استفاده از چسب قفل پیچ بی هوازی
یک روش صحیح کاربرد به اندازه خود محصول اهمیت دارد. بیشتر مفاصل شکست خورده به جای چسب، به آماده سازی نادیده گرفته می شوند. مراحل زیر برای اکثر قفسه های نخ مایع مورد استفاده در تنظیمات صنعتی اعمال می شود.
- آماده سازی سطح: روغن، گریس، گرد و غبار و چسب قدیمی را از هر دو رشته داخلی و خارجی جدا کنید. یک دستمال حلال تمیز و به دنبال آن خشک شدن کامل روش استاندارد است. سطوح تمیز به فیلم منطقه تماس ثابتی می دهد.
- چسب را اعمال کنید: مقدار کمی را روی ناحیه رزوه درگیر، معمولاً روی رزوه خارجی پیچ قرار دهید. از زیاده‌روی اجتناب کنید، زیرا مایع اضافی می‌تواند به یاتاقان‌ها، مهر و موم‌ها یا مناطق الکتریکی مهاجرت کند.
- اتصال را جمع کنید: بست را در جای خود قرار دهید و آن را با گشتاور مشخص شده سفت کنید. عمل سفت کردن، هوا را از شکاف خارج می کند و فیلم را به طور یکنواخت در سراسر سطوح نخ پخش می کند.
- اجازه مجموعه اولیه: در حالی که فیلم شروع به تنظیم می کند، مفصل را دست نخورده بگذارید. زمان تنظیم اولیه بسته به درجه و فلز متفاوت است، بنابراین قبل از بارگیری یا راه اندازی تجهیزات، برگه داده را برای مدت زمان مورد نیاز بررسی کنید.
- اجازه درمان کامل: استحکام کامل در یک پنجره طولانی تر در دمای اتاق ایجاد می شود. کارکردن تجهیزات قبل از پخت کامل می تواند نیروی نگهدارنده نهایی را کاهش دهد، بنابراین برنامه راه اندازی را بر این اساس برنامه ریزی کنید.
موادی که نیاز به توجه ویژه دارند
یکaerobic systems depend on active metal surfaces. Stainless steel, aluminum, and some coated fasteners can slow the cure, and passive or plated surfaces may need a primer or activator to reach full strength. Plastic threads are not suitable, because the adhesive can attack the material and the joint may not hold as expected.
اشتباهات رایجی که عملکرد قفل را کاهش می دهند
تکنسین های با تجربه می دانند که بیشتر خرابی ها از مجموعه کوچکی از خطاهای مکرر ناشی می شوند. تشخیص زودهنگام آنها باعث صرفه جویی در زمان در تعمیرات می شود و از قابلیت اطمینان تجهیزات محافظت می کند.
- چسب زدن به نخ های کثیف یا روغنی که باعث ضعیف شدن پیوند و شل شدن زود هنگام می شود.
- استفاده بیش از حد از محصول، که می تواند باعث فشرده شدن فیلم و آلودگی سطوح مجاور شود.
- انتخاب یک درجه استحکام بالا برای یک مفصل که باید اغلب برداشته شود، که زمان نگهداری را افزایش می دهد و خطر آسیب را به همراه دارد.
- سفت شدن پس از اینکه فیلم قبلاً تا حدی خشک شده است، که می تواند فیلم را ترک کند و اثر قفل شدن را کاهش دهد.
- نادیده گرفتن پنجره درمان و اجرای خیلی زود تجهیزات، که گیره نهایی را کاهش می دهد.
روش خوب این است که درجه محصول، دسته و زمان پخت را روی کارت نگهداری ثبت کنید. این امر بازرسی‌های آینده را سریع‌تر می‌کند و به تیم کمک می‌کند تا بفهمد کدام مفاصل در طول خاموشی‌های برنامه‌ریزی‌شده به توجه نیاز دارند.
مرجع پارامترهای فنی
جدول زیر دسته بندی پارامترهای کلی را فهرست می کند که مهندسان معمولاً هنگام مقایسه قفل های رزوه بی هوازی بررسی می کنند. مقادیر بین گریدها و تولیدکنندگان متفاوت است، بنابراین برگه اطلاعات محصول باید همیشه مرجع نهایی کار طراحی باشد.
| پارامتر | مرجع معمولی | یادداشت مهندسی |
|---|---|---|
| نوع درمان | یکaerobic, metal activated | نیاز به تماس فلزی محدود دارد |
| ظاهر | مایع رنگی، معمولا آبی، قرمز یا سبز | رنگ به شناسایی درجه در زمینه کمک می کند |
| محدوده اندازه نخ | اتصال دهنده های قطر کوچک به بزرگ | ویسکوزیته فیلم را با اندازه نخ مطابقت دهید |
| دمای عملیاتی | محدوده وسیع، معمولاً از زیر صفر تا حدود 150 درجه سانتیگراد | حد را برای درجه های مقاومت بالا تأیید کنید |
| زمان تنظیم اولیه | چند دقیقه تا یک دوره کوتاه | با درجه و فلز متفاوت است |
| زمان درمان کامل | چند ساعت تا حدود یک روز | پس از درمان کامل، راه اندازی را برنامه ریزی کنید |
| گشتاور شکست | درجه پایین با ابزار دستی، درجه بالا نیاز به گرما دارد | از مقادیر برگه داده برای طراحی استفاده کنید |
| ذخیره سازی | جای خشک و خنک و دور از نور مستقیم خورشید | بطری را در صورت عدم استفاده در بسته نگه دارید |
سوالات متداول در مورد قفسه های نخ بی هوازی
سوالات زیر نکاتی را پوشش می دهد که مهندسان و تیم های تعمیر و نگهداری اغلب هنگام ارزیابی یک محصول قفل کننده نخ مطرح می کنند.
Q1: تفاوت بین قفل نخ و درزگیر نخ چیست؟
یک قفسه نخ روی جلوگیری از شل شدن بست تحت ارتعاش تمرکز می کند. درزگیر رزوه ای روی مسدود کردن سیال و گاز از عبور از مسیر رزوه تمرکز دارد. بسیاری از محصولات بی هوازی هر دو را انجام می دهند، بنابراین انتخاب بستگی به این دارد که کدام نیاز برای مفصل مهمتر است.
Q2: آیا می توان قفل نخ بی هوازی با استحکام بالا را برداشت؟
بله، اما حذف معمولاً مستلزم گرم کردن اتصال تا دمای مشخص شده در برگه داده است. هنگامی که فیلم نرم شد، بست را می توان با ابزارهای استاندارد چرخاند. برنامه ریزی این مرحله در روند تعمیر و نگهداری از نخ های آسیب دیده جلوگیری می کند.
Q3: آیا چسب قفل کننده رزوه بی هوازی روی فولاد ضد زنگ کار می کند؟
فولاد ضد زنگ می تواند درمان شود، اما نسبت به فولاد کربنی ساده کمتر فعال است، بنابراین درمان ممکن است کندتر باشد. برخی از برنامه ها از پرایمر یا فعال کننده برای رسیدن به قدرت کامل استفاده می کنند. همیشه قبل از استفاده از تولید، مواد واقعی را آزمایش کنید.
Q4: آیا چسب قفل پیچ در برابر روغن و دمای بالا مقاوم است؟
فیلم های بی هوازی پخته شده در برابر اکثر روغن های صنعتی مقاومت می کنند و در محدوده دمایی وسیعی عملکرد خوبی دارند. محدودیت دقیق به درجه بستگی دارد، بنابراین دمای عملیاتی در برگه داده را با شرایط موجود در تجهیزات خود مقایسه کنید.
Q5: آیا می توان از چسب بی هوازی روی نخ های پلاستیکی استفاده کرد؟
توصیه نمی شود. سیستم‌های بی‌هوازی برای سطوح فلزی طراحی شده‌اند که عمل پخت را فعال می‌کنند و برخی از پلاستیک‌ها می‌توانند توسط شیمی مورد حمله قرار گیرند یا به درستی به هم متصل نشوند. برای قطعات پلاستیکی، محصولی را انتخاب کنید که به طور خاص برای آن مواد رتبه بندی شده است.
